产品名称

方舱高低温湿热试验箱

一、产品特点及用途

本试验室可用于确定电子产品、组件、材料等在高湿、低湿、恒定湿热、温度循环变化、湿度表面产生凝露的湿热等条件下使用和储存的适应性。

    本试验室采用日前最合理的结构和稳定可靠的控制方式,使其具有外型美观,操作简便,安全、湿湿度控制精度高,是做好低湿试验、恒温恒湿试验、交变湿热验的理想设备。

、产品规格

1. 型号:AK-GDJS-265CF       工作室尺寸:D×W×H 18000*3200*4600mm

标称内容积265

                      重量 8吨

三、技术参数

1. 温度范围:-55℃~80℃

2. 湿度范围:20%~98%R.H(如图

3. 温度均匀度:±2.0℃

4. 湿度均匀度:≤3%RH

5. 温度波动度:±1.0

6. 湿度波动度:±2%RH

7. 温度偏差:±2.0

8. 湿度偏差:

箱内空气相对湿度≥75%RH时,≤+2/-3%RH;

箱内空气相对湿度≤75%RH时,≤±3%RH。

9. 升降温速度0.7℃~1/min

10. 风速≤1.7m/s

11. 湿度分辨率0.1%RH

12. 电源电压:380VAC±10%,50Hz  三相四线 + 保护接地电压允许波动范围:10%频率允许波动范围:(50±0.5)HZ保护地线接地电阻小于要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关必须独立控制本设备使用

13. 最大电流620A

四、箱体结构

1  本试验室采用组合拼装式保温库板结构,它将直接构成一个密闭的工作空间。材料均选用最优质的材料,并按照绝对可靠的质量保证标准制作。根据用户要求的工作室尺寸,预先制作。各关键部位均受严格控制,免去日后繁杂的维修保养。为延长设备的使用寿命,保温板外壁材料采用冷轧钢板双面表面喷塑处理,颜色为灰白,内壁材料为优质SUS304不锈钢板,内层填充厚100mm的玻璃、岩棉隔热材料,具有特效隔热性能,使试验室的运行成本显著降低于其它材料。

2  为保证有较稳定的风速,拟采用空气调节柜送风的型式进行空气循环,这种循环方式送风比较均匀,整个工作室的温度均匀性也比较好。

3  室门上装有电加热膜防雾中空玻璃观察窗,室内装有防高温照明灯,为观察提供照明。

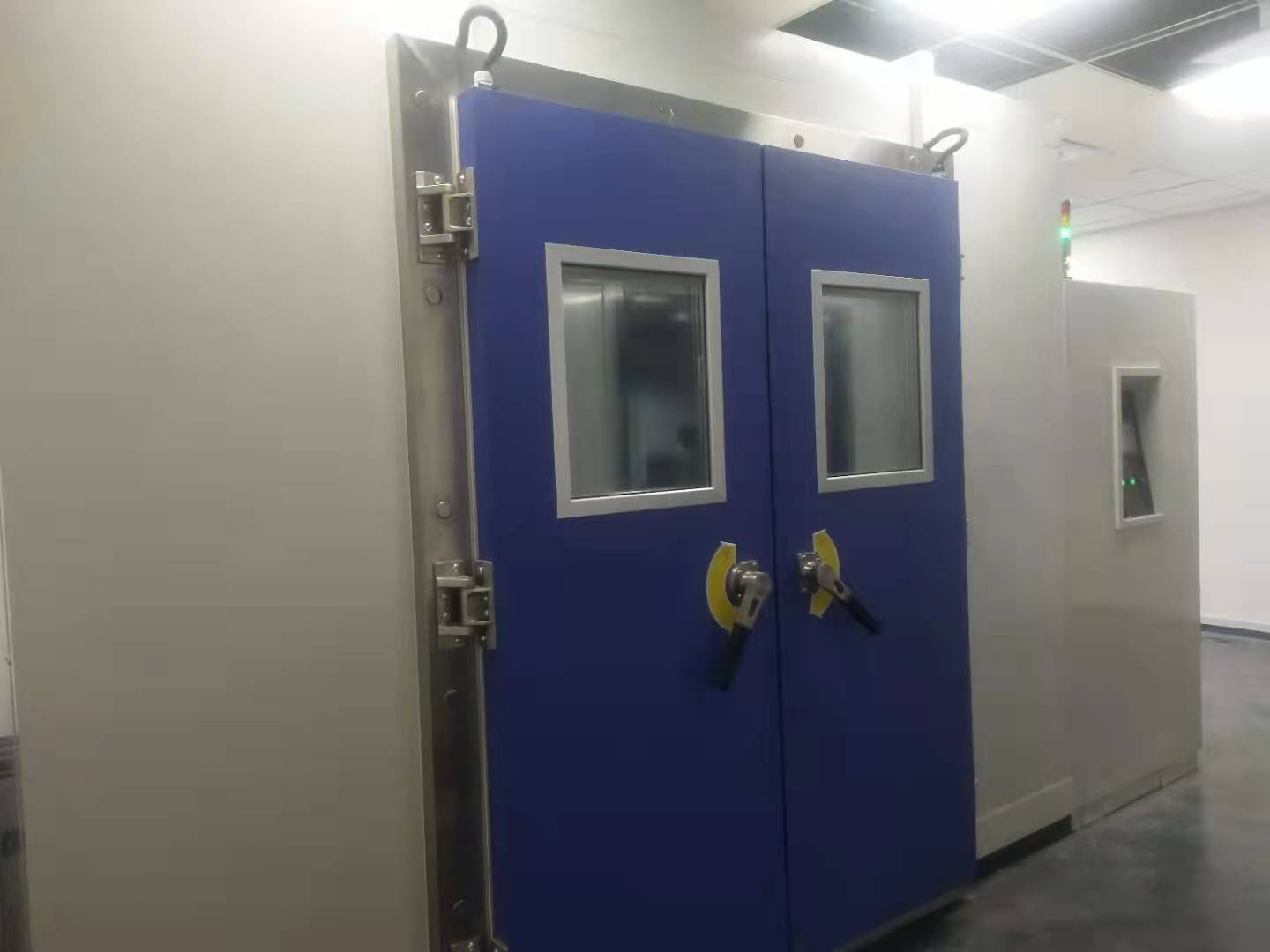

4  室门洞尺寸1800*1900双开门,密封采用双层耐高低温硅胶密封条。

5  在室体工作室侧设置有一个空气处理调节柜,在其间安装电加热器、循环风机、风机蜗壳等设备。

6 奥科气压平衡:试验室底部和顶部设有气压平衡孔,上下结构设计,有效保持室内气压的平衡和废气排出,新风补偿。

五、加热、加湿与制冷系统

1.加热器采用瓷架镍铬丝电加热器(图1),此

加热器热惰性小,寿命长。由仪表输出可控脉

冲占空比PID信号,通过固态继电器来控制,                      1

控制平稳、可靠。

2.制冷压缩机采用比泽尔半封闭制冷压缩机机组(图2)。

其它制冷部件如美国RANCO、SPORLAN、瑞士“ALFALAVAL”、

丹麦DANFOSS、意大利CASTEL进口品牌产品。使用R404A环保型制冷剂。

3.为确保系统安全运行,在系统中设置有高压控制、                2

超压、过载等保护系统。在高压端均设有高压表监

测系统运行情况。

4.制冷量调节采用分流法。

5.蒸汽锅炉电加热加湿方法,铠装电加热管,

PID控制方式,使用无触点周期脉冲调宽

SSR(固态继电器)控制,设有水位控制装置,

加热器防干烧装置                                       3

六、  控制系统

1 控制系统:采真彩(图4)的液晶显示触摸式温湿度控制器,与国际品牌电气元器件构成电气控制系统。

2 控制器采用全中文菜单操作方式。

3 最小显示分辨率0. 1℃。.

3  运行方式:定值和程序运行。

4  控制方式:PID+模糊逻辑控制方式。                            4

5  可设定程式120组,每组程式最大设定99步,每个程式组均可连接;

可设定循环,全部循环、最多999回,部分循环、最多99回。

6  可断电恢复设定,包括:断电后程序终止执行、断电后程序从断点连续运行。

7  可实时显示程序的运行时间、段数、剩余时间、重复次数;可显示试验数据,包括设定温度、实测温度、总运行时间、段运行时间、段剩余时间、加热状态、日历时间等;湿度度能直接数字显示。

8  在设定程序时,可编写程序中文名称,以方便查寻。

9  当出现故障时,控制器LCD触摸屏可显示出现的故障编号,用户可方便的根据故障编号查找故障的原因。

10  具有多种报警功能选择,包括:绝对值报警、偏差报警等。

11  需具有人机对话功能,可通过标准配置 RS232(USB)通讯接口和网络接口扩展其功能,实现对设备的远程监控。

12  可进行程序的跳步和连接运行。

13  控制器具有多组PID参数,可将整个温度范围分为多组PID进行控制,在设备的温度控制范围内都可获得最佳的控制效果,而不必对每个温度控制点进行自整定或手动PID参数调整。

14  加热控制采用固态继电器控制,以降低噪声,减少污染,方便维修,提高控制精度。

15  在控制系统设有安全保护措施,包括:风机过载保护、超温、断电保护等。当其中任一项保护功能实现时,操作面板都会在LCD显示屏显示报警编号告知用户出现的是何种故障并切断主回路电源,待故障排除后才能启动设备。

16  控制系统设有方便用户的操作面板,除电源和照明的操作按键外,其他操作只需在控制器中设定即可。

17  可预先在控制器中存储多条工艺曲线,当需要使用时只需调用而无须再次设置。

18  在系统中除了主控制器外,还设置一独立的超温保护器,即使主控制器出现故障,超温保护器也能可靠的断开加热电源以保护设备和试品的安全。

19  在电气控制系统中设有互锁装置,当循环风机没有启动或过载时加热系统将被禁止

七、.备品备件、专用工具及技术资料

1卖方提供质保期内为确保该设备安全、稳定、可靠运行所必需的备品备件(易损件)。

2 卖方提供随机专用工具。

3 卖方提供操作使用说明书、电气原理图,以及买方为正确使用和维修该设备而

要求卖方提供的其它有关资料。
