产品名称

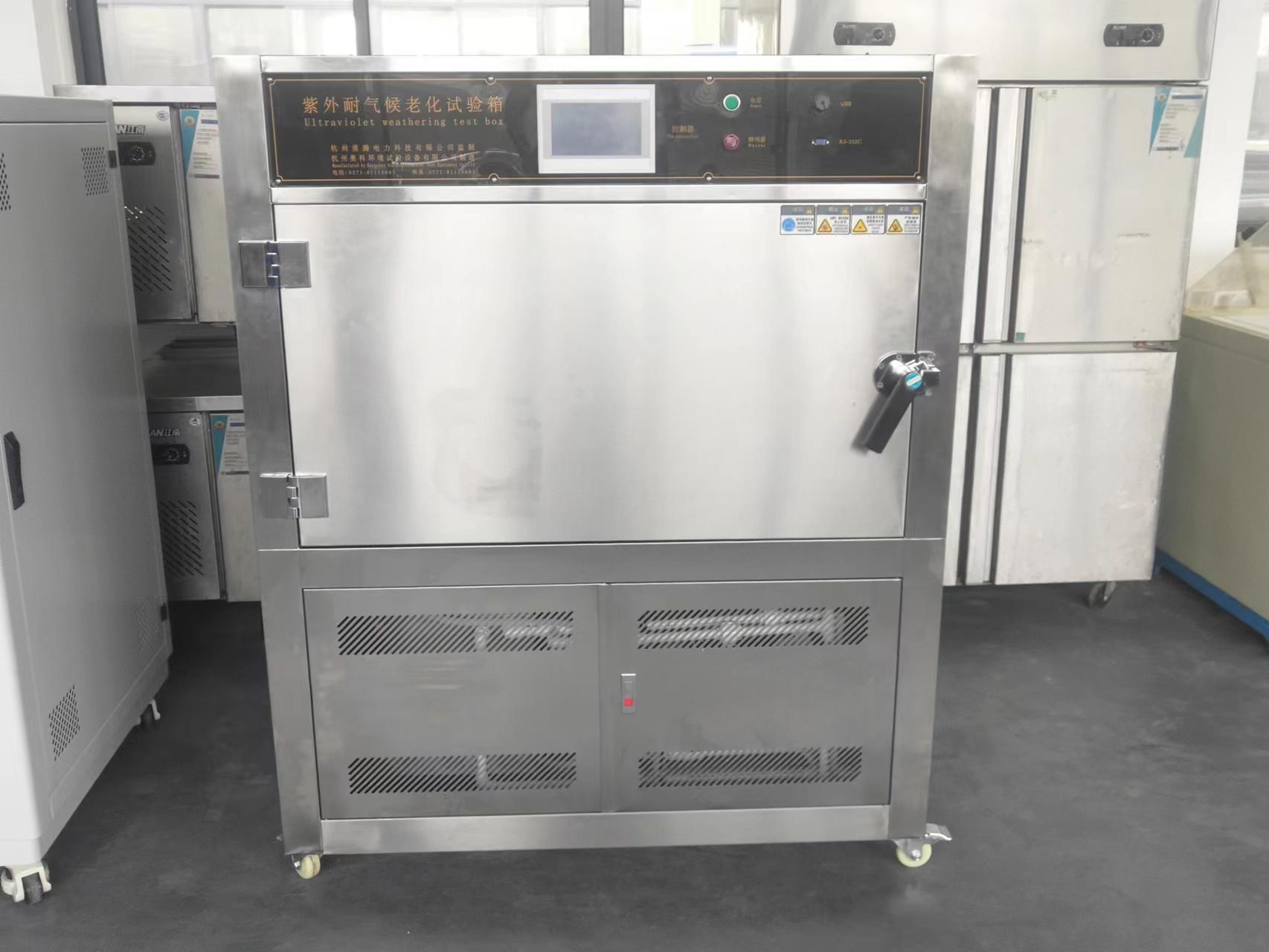

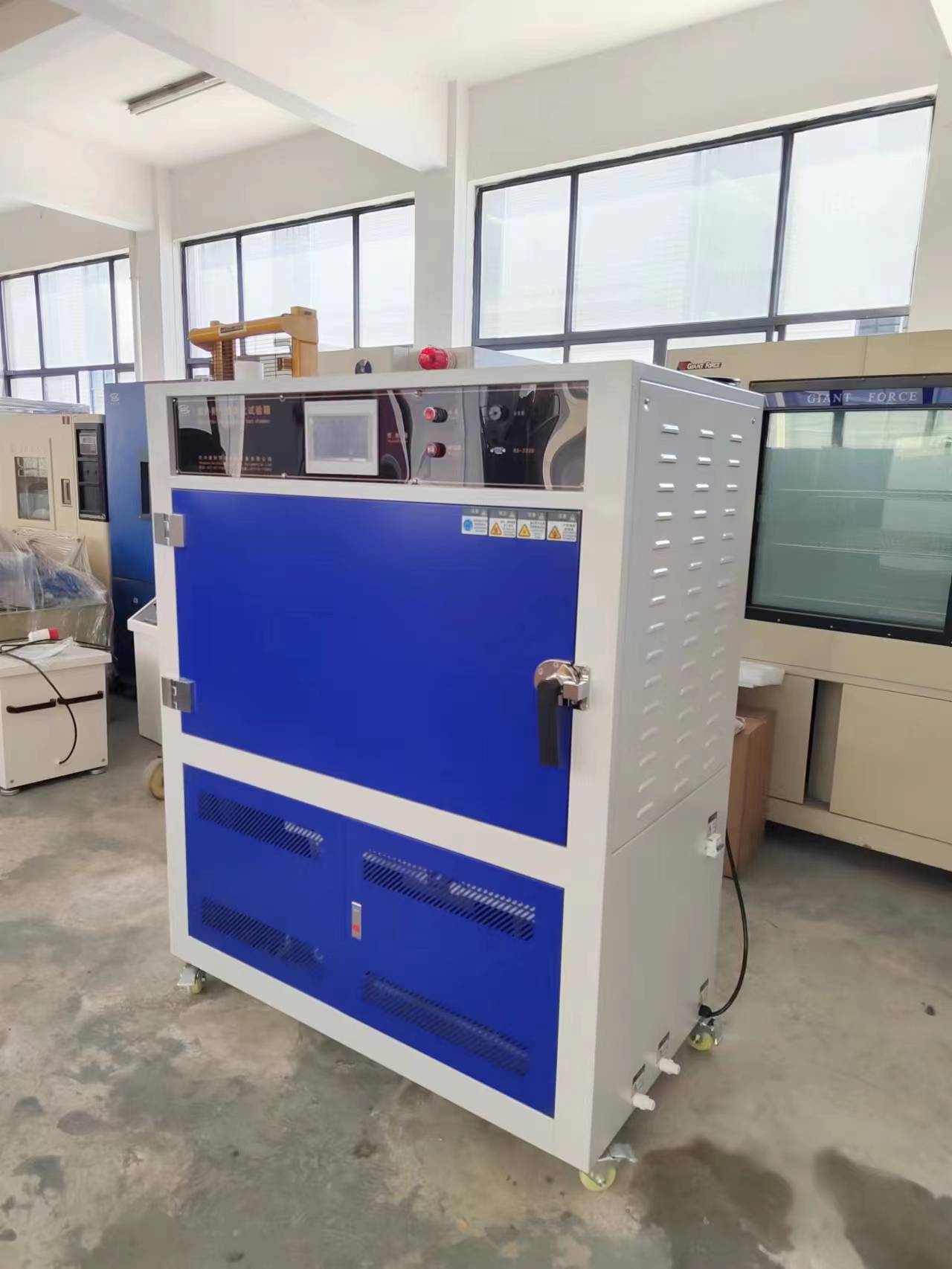

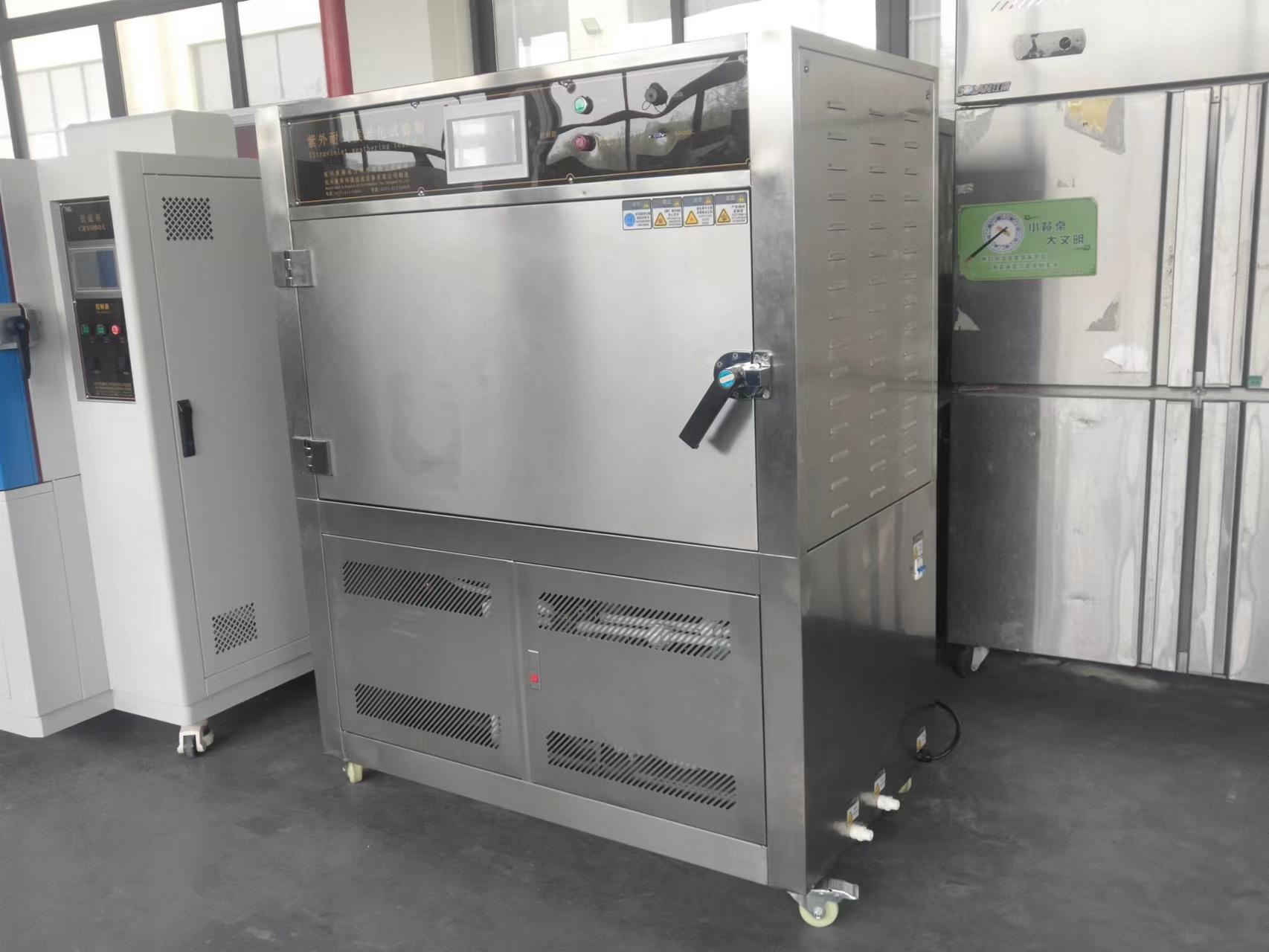

紫外线加速老化试验箱(阳光辐射试验装置)
一、产品用途
采用荧光紫外灯为光源,通过模拟自然阳光中的紫外辐射、淋雨、冷凝、温度及湿度环境,对材料进行加速耐气候老化性试验,以获得材料耐气候性的结果。
本机用适用于非金属材料、有机材料(如:涂料、油漆、橡胶、塑胶及其制品)等在阳光、淋雨、湿度、温度、凝露等气候条件的变化下检验有关产品及材料老 化现象程度,在短时间内得到变色,退色、粉化、龟裂、变模糊、脆化、强度下降 及氧化等情况。
二、产品规格
型号:AK-ZN-T 内形尺寸:D×W×H 560×1170×500mm
外形尺寸:D×W×H 600×1320×1530mm
试验隔板:D×W×H 550×1050×350(可调高度)mm
三、技术参数
1、温度范围:RT+10℃~70℃;
2、凝露温度范围:RT+10℃~60℃;
3、温度均匀度:≤±2℃;
4、温度波动度:≤±0.5℃;
5、黑板温度:40℃~110℃(±3℃);
6、温度偏差:≤±2℃;
7、紫外光源:UVA-340(进口);
9、灯管数量:8 支;
10、紫外功率:40W/支(风冷式);
11、空气加热功率:4.0KW;
12、凝露加热功率:4.0KW;
13、喷淋时间:1min~999h(开、停)可调
14、光照周期连续可调:1~999h、m、s;
15、紫外波长:290nm~400nm UV-A340;
16、辐照度范围:﹤1.1W/㎡(340nm);
17、灯管中心距离:70mm;
18、样品与灯管距离:50—300mm(可调)
19、电源:AC380V 三相五线制;
20、额定功率:8.5KVA;
四、箱体结构
1、内胆材料:SUS304 不锈钢板;
2、外壳材料:SUS304 不锈钢板;
3、在工作室顶部共安装 8 支 UV-A 紫外灯管;
4、加热方式为内胆水槽式加热,升温快,温度分布均匀;
5、箱盖为对开式 ,开闭轻松自如,不影响进出试样操作;
6、内胆水位自动补水,防止加热管空烧损坏;
7、试样架由不锈钢或铝合金制成;
8、试验箱底部采用高品质可固定式 PU 活动轮;
9、排水系统使用回涡型及 U 型积沉装置排水;
10、试样表面与紫外灯平面相平行;
11、喷淋型设备内部安装有自动喷头,水压可调;
五、电路控制系统
1、控制系统采用 7 英寸真彩触摸屏控制器,中文或英文显示操作方便;
2、精度:0.1℃(显示范围);
3、黑板温度传感器;不锈钢或者铝板联接 PT100 温度传感器;
4、温湿度传感器:PT100 铂金电阻测温体;
5、辐照度传感器:探头式高精度光电转换器;
6、温湿度控制采用 P . I . D+S.S.R 系统同频道协调控制;
六、光源
1、光源采用 8 支 UV 系列额定功率为 40W 的紫外荧光灯管作发光源,分布在机
器的顶部;
2、由于荧光灯光能量输出会随时间而逐步衰减,为了减小因光能量衰减造成
试验的影响,所以本试验箱在所有的 8 支灯管中每隔 1/4 的荧光灯寿命时,
由一支新灯管替换一支旧灯管,这样,紫外光源始终由新灯和旧灯组成,从
而得到一个输出恒定的光辐照量;
3、光源使用寿面:≤1600 小时
七、保护系统
1、整体设备超温
2、整体设备欠相/逆相
3、其它还有漏电、缺水、运行指示,故障报警后自动停机等保护
八、适用标准
设备执行标准:
1、GB/T1644.3-2014 塑料实验室光源暴露试验方法
2、GB/T2423.24-2013 电子电工产品环境试验第二部分:模拟地面上的太阳
辐射(紫外部分条件)
3、GB/T14907-2018
4、试验摘录及须满足标准目录
九、 设备使用条件
1、环境温度:5℃~+35℃(24 小时内平均温度≤28℃)
2、环境湿度:≤85%R.H
3、电源电压:AC380V(±10%) 三相五线制;
4、操作环境需要在室温 28 度以下而且通风良好;机器放置前后左右各 80
公分
不可放置任何东西;
5、喷淋和加湿用水:纯水或者蒸馏水
